转盘式自动喷砂机

    本产品适用行业:
    中小型盘类,杯体类工件的批量生产:电饭煲、发热盘、高尔夫球头、杯体、瓶体、齿轮、相机壳等工件及产品的喷砂处理。
  1. 立即咨询
  2. 在线留言

产品详情


本企业通过ISO9001:2000国际质量体系认证



   多工位工作舱示意图 喷砂效果前后对比图 喷砂加工图



          循环、精准、快速、自动处理,让喷砂处理变得如此简单!



        产品机器类型

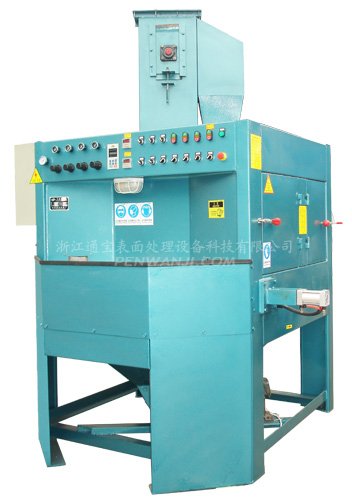

         TB-SC1419.12A-4/TB-SC1820.12A       TB-SC1417.4A-1

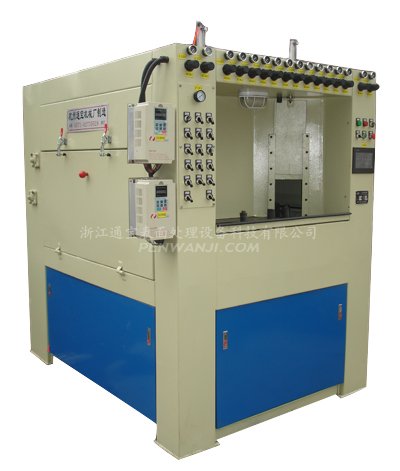

TB-SC1713.T12A/TB-SC2015.T18A

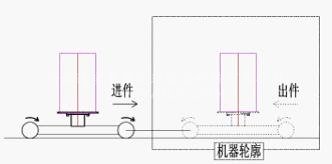

      单转盘工作说明图
                              单转盘工作说明图

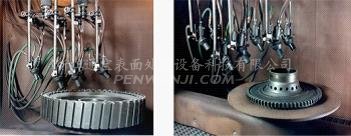

     喷砂工作示意图

                         喷砂工作示意图

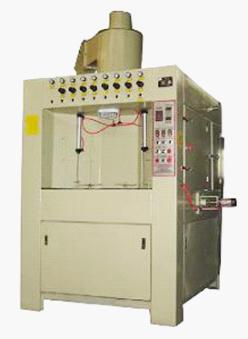

  TB-SC1417.4A/TB-SC1417.8A




 产品特点:
� 本机采用门帘或上下气缸封闭,密封性好,无粉尘泄露。
� 本机砂材回收采用铰拢输送,斗式提升方法,不论任何砂材都适用(如钢砂,钢珠等出砂量多,且比重大的砂材都适用)。
� 砂料和粉尘可自动分离,砂料利用率高。
� 取放工件简单方便,生产效率高,无污染。
� 具备自动喷砂,定时喷砂等多重功能。

适用范围:
         本机型使用于中小型盘类,杯体类工件的批量生产:电饭煲、发热盘、高尔夫球头、杯体、瓶体、齿轮、相机壳等工件及产品的喷砂处理。



TB-SC1417.8A转盘工作示意图 TB-SC1419-12A转盘工作示意图 TB-SC1820-12A转盘工作示意图

TB-SC1820-12A转盘工作示意图|TB-SC1419-12A转盘工作示意图|TB-SC1417.8A转盘工作示意图

     产品主要技术参数

 产品型号与主要技术参数请参照下表:
(双工位)转盘式自动喷砂机系列
 产品型号  外型尺寸 处理工件尺寸   喷枪数量  小转盘数量  电源 功率  压缩空气源耗气量(m3/min)

 TB-SC1417.4A机器回砂型

 1430*1923*2895  ф80*40mm  4  40  380V,50HZ,5KW  2.2KW  ≥4
 TB-SC1417.4A-1上旋型  1430*1923*2360   ф80*40mm  4  40   380V,50HZ,6.5KW  5.5KW  ≥4
 TB-SC1417.8A普通型  1400*1700*2050   ф300*200mm  8  8   380V,50HZ,6.5KW  5.5KW  ≥8
 TB-SC1417.8A-1上旋型  1400*1700*2550   ф300*200mm  8  8   380V,50HZ,9KW  7.5KW  ≥8
 TB-SC1419.12A-4普通型  1400*1900*2600   ф100*180mm  12  12   380V,50HZ,6.5KW  5.5KW  ≥12
 TB-SC1820.12A普通型  1800*2000*2100   ф220*460mm  12  8   380V,50HZ,6.5KW  5.5KW  ≥12
 TB-SC1820.12A-1上旋型  1800*2000*2600   ф220*460mm  12  8   380V,50HZ,9KW  7.5KW  ≥12

   单转盘式自动喷砂机系列
 工厂货号  外型尺寸  转盘承载高度  转盘直径  喷枪数量  电源 机器照明灯  压缩空气源耗气量(m3/min)
TB-SC1713-T12A  3200*1300*3300  500KG  ф 500  12  380v,50HZ,9.5KW  2*18W  ≥12
TB-SC2015-T18A  3800*1500*3300  1000KG  ф 900  18  380v,50HZ,10KW   2*18W  ≥18

大型生产车间外景
11000平米大型生产车间
 大型数控切割机设备
 钣金加工数控压床设备
钣金折弯机设备
 钣金剪板机设备
 机加设备
锯床设备
通宝车间实景
通宝车间实景
通宝车间实景
通宝车间实景
通宝车间实景

本产品由浙江通宝表面处理设备科技有限公司(http://www.penwanji.com)生产制造,图片为实物拍摄,转载请说明出处。严禁未经允许用于商业用途,违者必究。
